Как подобрать датчик коленвала: тип, разъём и OEM-номер

Датчик положения коленчатого вала сообщает блоку управления скорость вращения и положение коленвала. По этому сигналу электронный блок синхронизирует впрыск топлива и зажигание. Поэтому полный отказ сигнала может сопровождаться невозможностью запуска или остановкой двигателя.

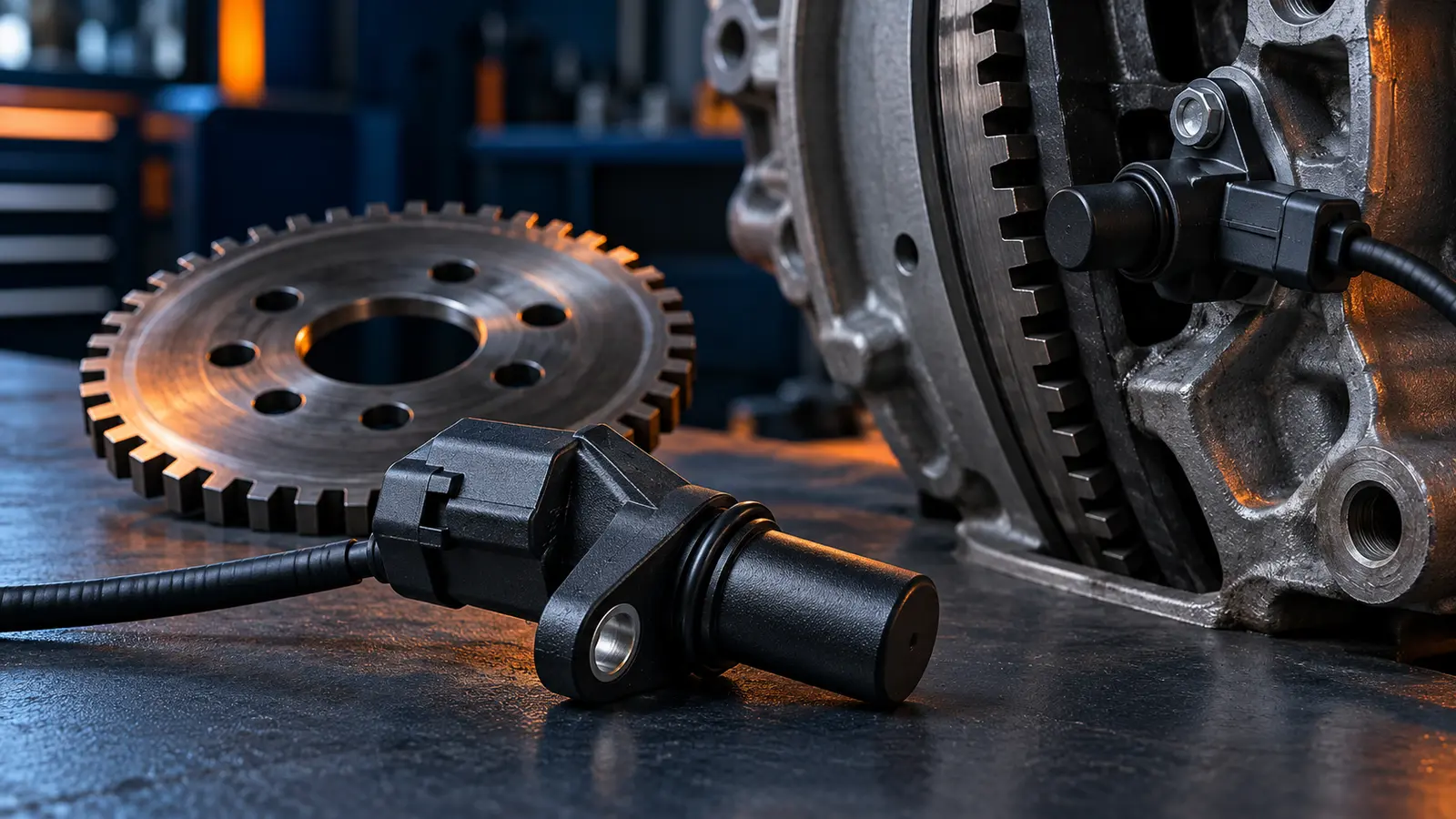

Сам датчик работает вместе с задающим диском или зубчатым венцом. Исправность зависит не только от чувствительного элемента, но и от проводки, разъёма, состояния задающего диска и предусмотренного зазора. Покупать новую деталь только по одному коду ошибки рискованно.

Корпуса датчиков могут быть похожими, но отличаться длиной рабочей части, положением крепёжного отверстия, формой уплотнения, длиной кабеля и распиновкой. Даже совпавшее количество контактов не подтверждает одинаковый сигнал для блока управления.

У одной модели автомобиля датчики могут меняться вместе с двигателем, поколением системы управления или датой производства. Поэтому подбор только по году и объёму двигателя недостаточен: нужен точный код двигателя и, по возможности, номер установленной детали.

Производители применяют разные принципы измерения. HELLA указывает два распространённых исполнения — индуктивное и на эффекте Холла. NTK отдельно подчёркивает, что эти типы не взаимозаменяемы.

Индуктивный датчик формирует переменный сигнал при прохождении зубьев задающего диска. Активному датчику Холла требуется питание, а на выходе формируется другой тип сигнала. Число контактов помогает предварительно определить исполнение, но окончательный вывод делают по схеме автомобиля и каталогу производителя детали.

Главный ориентир — оригинальный номер датчика или подтверждённый кросс производителя. Если номер нечитаем, подбор начинают с VIN и кода двигателя, а затем сравнивают конструктивные признаки.

Перед заказом проверьте: принцип работы датчика; количество контактов и распиновку; форму и ключ разъёма; наличие и длину кабеля; длину рабочей части; крепёж и положение отверстия; уплотнительное кольцо; применимость по двигателю и дате выпуска. Размеры по фотографии оценивать нельзя.

Симптомы неисправности неспецифичны: затруднённый запуск, остановка двигателя и сохранённая ошибка встречаются и при проблемах с питанием, проводкой или другими узлами. HELLA рекомендует сначала считать ошибки, осмотреть датчик и проверить соединения, обрывы и коррозию.

DENSO предлагает оценивать сигнал диагностическим прибором или осциллографом и отдельно проверять проводку, если форма сигнала отсутствует или неправильна. Диагностику выполняют по схеме конкретного автомобиля: универсального значения сопротивления или напряжения для всех датчиков нет.

Новый датчик не устранит повреждение проводки, окисление контактов, дефект задающего диска, неправильный зазор или проблему блока управления. Металлические частицы на магнитной поверхности и механическое повреждение венца тоже способны искажать сигнал.

У датчика коленвала обычно нет универсального регламентного интервала замены. Его меняют после подтверждённой неисправности или по требованию документации автомобиля. На некоторых автомобилях после установки может потребоваться диагностическая процедура адаптации или обучения — это уточняют в руководстве изготовителя.

1. Считайте ошибку и подтвердите, что причина не в разъёме, проводке или задающем диске. 2. Найдите OEM-номер снятого датчика и код двигателя. 3. Сверьте кросс в каталоге производителя. 4. Сравните тип сигнала, контакты, крепление, длину рабочей части и провод. 5. Проверьте ограничения по дате выпуска и комплектации. 6. После установки выполните предусмотренные проверки и процедуры по документации автомобиля.

Если двигатель не запускается, не стоит автоматически считать виновным датчик. Сначала исключают аккумулятор, стартер, питание блока управления, топливную систему и другие причины по результатам диагностики.

Материал относится к легковым автомобилям с электронным управлением двигателем. Точная процедура проверки, допустимый зазор, момент затяжки и необходимость адаптации зависят от автомобиля и типа датчика.

VIN отражает заводскую комплектацию, но не показывает заменённый двигатель, другую проводку или установленный ранее нештатный датчик. После переделок фактическое исполнение нужно проверять отдельно.

Пришлите VIN, марку, модель, год выпуска, код и объём двигателя, фотографию маркировки снятого датчика, разъёма и крепления. Если на детали есть OEM-номер, перепишите его полностью. Также полезны код ошибки и сведения о замене двигателя или проводки.

Менеджер уточнит заводское исполнение, оригинальный номер, тип датчика, разъём, крепление и применимость аналога. Цена, наличие и срок зависят от подтверждённого артикула и производителя.
