Как подобрать датчик ABS: сторона, разъём и длина кабеля

На одной модели датчики могут различаться в зависимости от года и даты выпуска, рынка, типа привода, установленной тормозной системы и конструкции ступичного узла. Передний и задний датчики обычно не взаимозаменяемы, а левая и правая стороны в одних применениях совпадают, в других имеют разную форму кабеля и точки крепления.

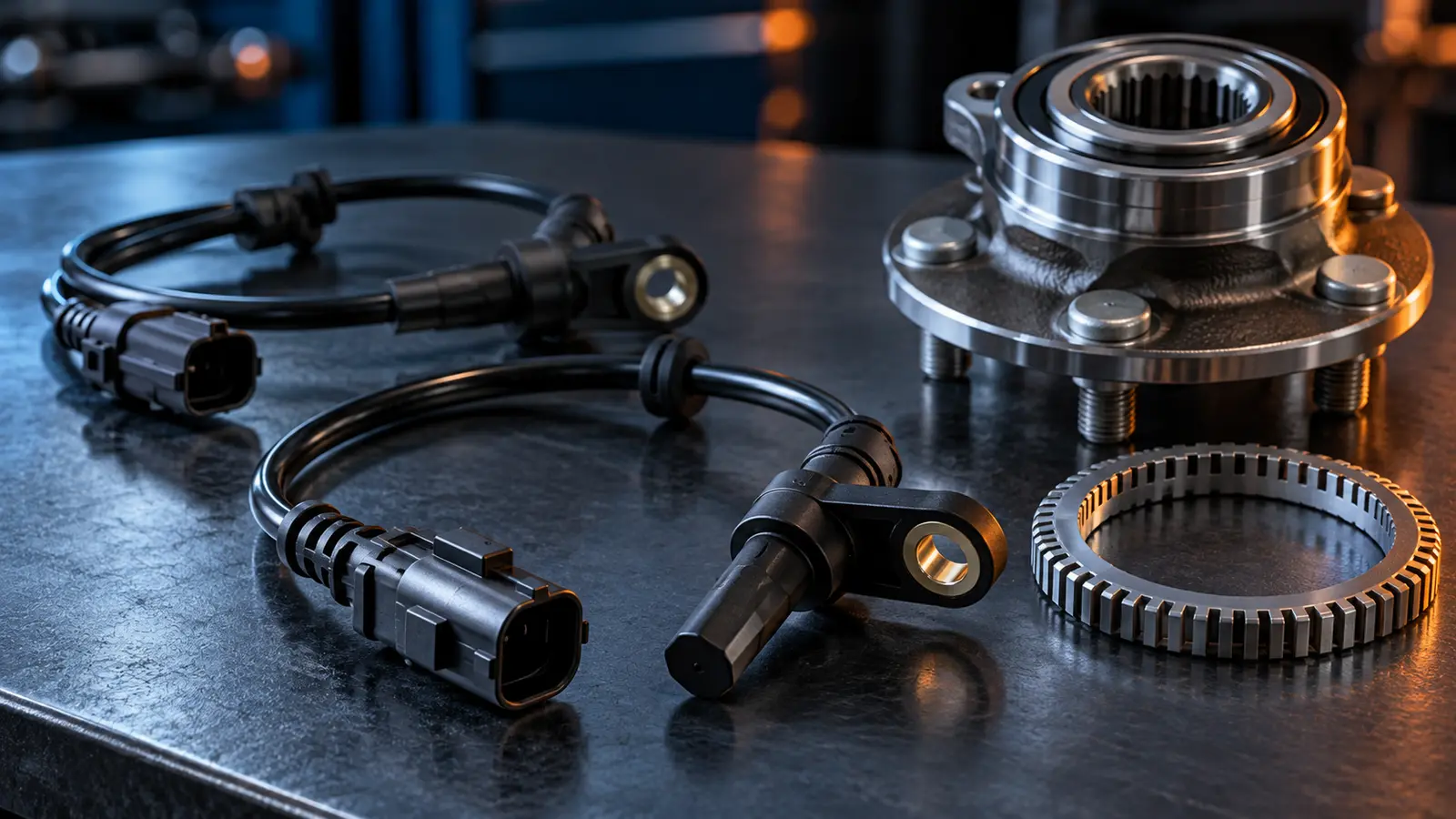

Даже при одинаковом корпусе могут отличаться принцип работы, электрический сигнал, разъём, длина кабеля, защитные втулки, угол выхода провода, крепление и работа с зубчатым либо магнитным импульсным кольцом.

Пассивный индуктивный датчик работает без отдельного питания и формирует переменное напряжение при вращении импульсного кольца. Активный датчик содержит электронику, получает питание от блока ABS и передаёт обработанный сигнал.

Определять тип только по числу проводов нельзя: активные исполнения тоже бывают двухпроводными. Надёжнее сверить оригинальный номер и каталожную применимость. Неподходящий по принципу работы датчик может физически встать на место, но система не получит правильный сигнал.

Уточните ось и сторону установки. Сравните число контактов, геометрию корпуса, ключи и защёлку разъёма. Проверьте общую длину кабеля, места втулок и клипс, угол выхода провода и трассу до разъёма.

Сверьте форму рабочей части, посадку, отверстие под болт и угол корпуса. Учитывайте ответную часть: зубчатое импульсное кольцо или магнитный энкодер подшипника. Повреждение либо несоответствие этой части не устраняется заменой датчика.

Запишите VIN или номер кузова, марку, модель, год и месяц выпуска. Уточните ось и сторону. Найдите OE-номер по каталогу автомобиля и проверьте официальные замены. Сопоставьте номер производителя аналога с OE-номером и ограничениями применимости.

Сравните разъём, крепление, длину кабеля, втулки и клипсы со снятой деталью. Уточните конструкцию ступицы или подшипника и тип импульсного кольца. Если узлы ранее менялись, приложите фотографии фактически установленного датчика, разъёма и ступичного узла.

Нет. Сигнал может пропасть из-за проводки или разъёма, коррозии, загрязнения зоны считывания, повреждения импульсного кольца, неправильно установленного подшипника, люфта ступицы или другой неисправности.

Индикатор ABS сам по себе не определяет деталь для замены. Сначала нужна диагностика с чтением кодов и проверкой данных колёс, затем проверка цепи и связанных механических элементов по процедуре для конкретного автомобиля.

Инструкция подходит для отдельного датчика скорости колеса с проводом или без него. На некоторых автомобилях датчик, проводка либо магнитный элемент являются частью более крупного узла, поэтому каталог может предусматривать замену ступицы, подшипника или жгута в сборе.

VIN отражает заводскую комплектацию, но не покажет установленные после ремонта ступицу, привод, кулак или проводку от другой версии. При следах переделки нужны маркировка и фотографии фактических деталей.

Отправьте VIN или номер кузова, марку, модель, год и месяц выпуска, нужную ось и сторону. Если старый датчик снят, приложите его полный номер и фотографии корпуса, разъёма, кабеля, клипс и места установки. Сообщите, менялись ли ступица, подшипник, привод или поворотный кулак.

Менеджер проверит OE-номер и замены, тип датчика, сторону, разъём, крепление, длину кабеля и связь со ступичным узлом. Цена, наличие и срок определяются после проверки конкретной позиции.
